Consoles et crosses en acier et en aluminium pour mâts d’éclairage et pour murs. Crosses simples, doubles, triples et quadruples. Console murale. Crosses standard ou décorative à la demande.
Nous réalisons la console idéale à vos besoins. Les consoles et crosses proposées peuvent être adaptés à nos mâts. L’extrémité extérieure des consoles mesure 42, 49 ou 60cm de diamètre pour les normes standard. L’inclinaison peut être de 5°, 10°, 15° ou 20° par rapport à l’horizontal mais il est possible d’adapter la console aux besoins. Tout comme les consoles, il existe plusieurs modèles de crosses – à courbe ou droite – qui présentent les mêmes particularités.
3 types de crosses – ST, ST-X et ST-Y

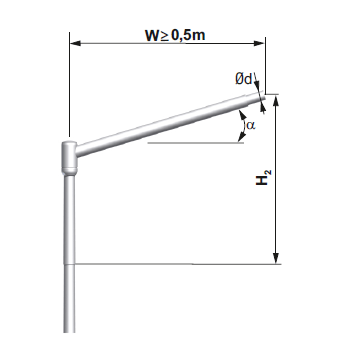

ST crosse type

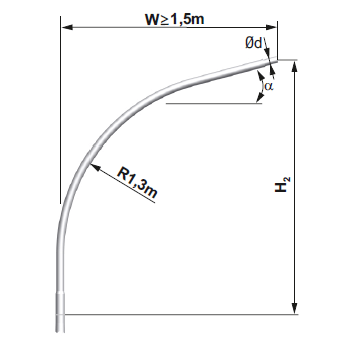

ST-X crosse type

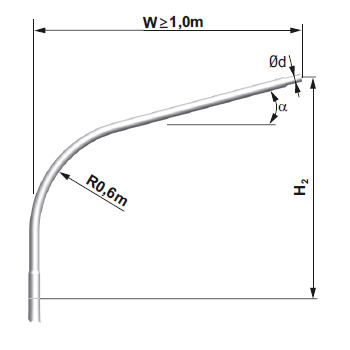

ST-Y crosse type
Noter:
Le console de type St pour poteaux en acier est livré avec une tête pivotante qui permet le réglage de l’orientation dans la plage d’angle de rotation complète.

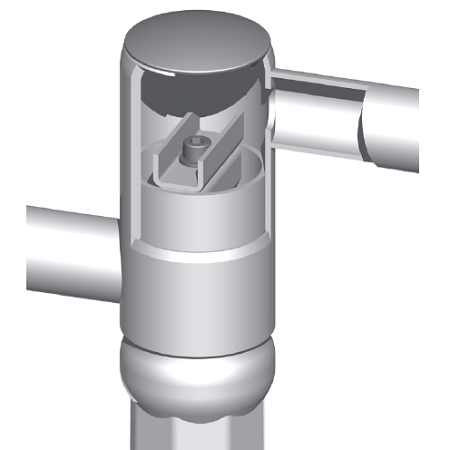

Détails de la tête installée

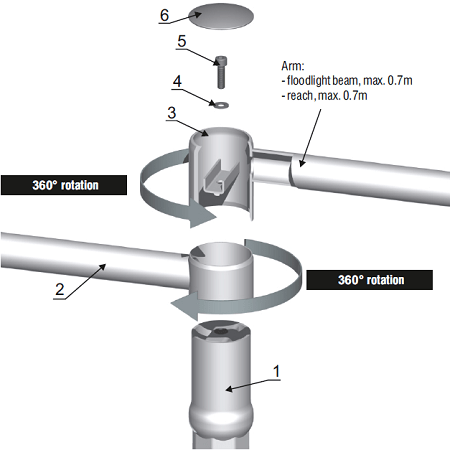

Parties de la tête :
1 – rallonge avec tête de positionnement
2 – tête de pivot inférieure
3 – tête de pivot supérieure
4 – rondelle élastique
5 – vis de fixation
6 – bouchon aveugle
La tête est disponible en deux versions : la tête à pivot simple avec une poutre (bras) et la tête à double pivot avec deux poutres (bras), comme illustré ci-dessus. La tête peut être installée sur tous les types de lampadaires avec un ou deux supports de bras (et la longueur de bras maximum de 0,7m) ou le faisceau de projecteur simple ou double. La tête facilite le réglage des bras (poutres) à n’importe quel angle l’un par rapport à l’autre et l’axe du poteau (pour la tête à double pivot), ou le réglage du bras (poutre) à n’importe quel angle par rapport à l’axe du poteau (pour la tête à simple pivot ).

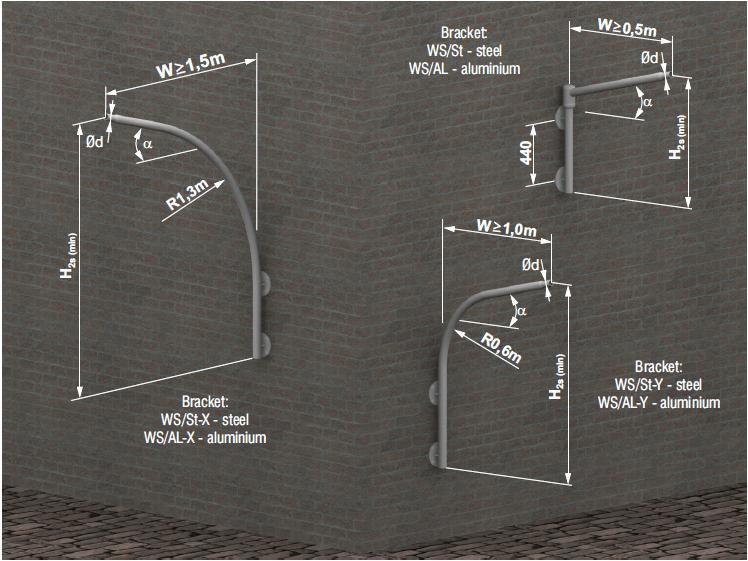

Consoles murale en acier et aluminium
Chaque console comporte huit (8) trous de fixation pour les boulons M12. Si des portées plus longues sont nécessaires, la fixation du support doit être étudiée en fonction du type de luminaire (c. à l’EN 1991-1-4)
| Console type | α | H2S(min) | Φd | W | R(max) | Poids [kg] | ||
| acier | aluminium | deg | m | mm | m | m | acier | aluminium |
| WS/St | WS/AL | 5″; 10″; 15″ | 0,75 | 48;60 | 0,5 | – | 7,5 | 2,6 |
| 1,0 | 9,2 | 3,2 | ||||||
| 1,5 | 10,7 | 3,8 | ||||||
| 2,0 | 12,6 | 4,4 | ||||||
| WS/St-Y | WS/AL-Y | 5″; 10″; 15″ | 1,50 | 48;60 | 1,0 | 0,6 | 11,0 | 4,2 |
| 1,5 | 13,8 | 5,1 | ||||||
| 2,0 | 16,1 | 6,1 | ||||||
| WS/St-X | WS/AL-X | 5″; 10″; 15″ | 2,0 | 48;60 | 1,5 | 1,3 | 15,5 | 6,5 |
| 2,0 | 17,8 | 7,3 | ||||||
| 2,5 | 20,1 | 8,2 | ||||||
Commande des supports :
Exemple 1 : WS/AL/W1,5/5°/Ø60 (console mural de type AL, portée du bras W=1,5m, angle d’élévation du luminaire 5°, taille de l’embout du support de lampe Ø60mm).
Exemple 2 : WS/St-X/W2,5/15°/Ø48 (console mural de type St-X, portée du bras W=2,5m, angle d’élévation du luminaire 15°, taille de l’embout du support de lampe Ø48mm).
