Fondations préfabriquées pour mâts d’éclairage

Au lieu de la construction conventionnelle des fondations de mât d’éclairage à l’aide de coffrages et l’apport de béton, les avantages des fondations préfabriquées pour le client relèvent de l’évidence:

• l’installation est plus simple, plus rapide, dépend moins des conditions météorologiques. Elle est donc plus efficace, même dans les espaces restreints.
• aucun coffrage n’est nécessaire sur place, ce qui réduit considérablement le temps de travail d’exécution.
• la quantité nécessaire de béton coulé sur place est réduite.
• les têtes de fondation de mât préfabriquées présentent une haute précision et une finition de très grande qualité.

Les fondations préfabriquées pour mâts d’éclairage sont livrés directement sur le chantier.

Les fondations sont préfabriqués avec des barres ou étriers d’ancrage et, si besoin, avec des évidements pour câbles.
Notre savoir-faire et notre expérience permettent de garantir une qualité élevée constante du béton qui a un effet positif sur la longévité.

Intended use:
The foundation blocks are intended for installation on lamp posts, lighting poles, steel masts and other structures with the restraining moment equal to or less than Mg and planted in Group II soils with moderate soil engineering parameters (Mg – foundation stability moment).

Fondations en béton pour poteaux d’éclairage

Concevoir:

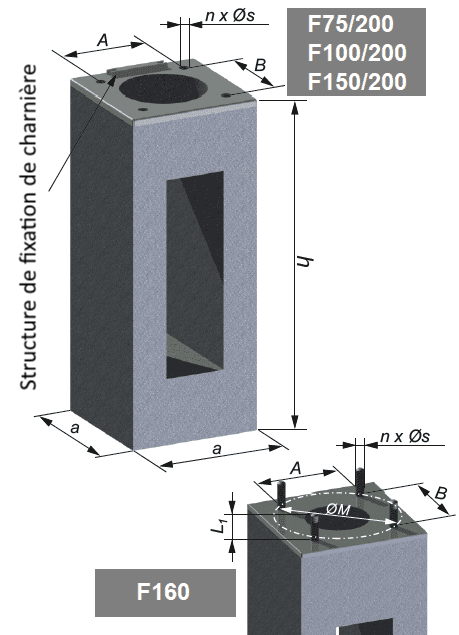

Blocs de fondation de la série F/200 :
Bloc de fondation en béton armé préfabriqué surmonté d’une plaque de fixation en acier avec le système de fixation au pied du poteau et les pièces de fixation des charnières. Les blocs de fondation sans le système de charnière sont disponibles sur commande personnalisée.

Blocs de fondation de la série F160 :
Un bloc de fondation divisé (en deux parties) qui facilite le transport, la manutention et l’installation, ou un bloc de fondation solide. Le bloc de fondation comporte quatre (4) ancrages M4 pour fixer la base de la plaque à bride des mâts ou d’autres structures. Les blocs de fondation sont en béton armé de classe C16/20 (B20) avec entrée de câble assortie 2 fentes pour une taille de fil maximale de 4 x 95 mm². Pièces en acier de fondation : les ancrages, les boulons et les attaches sont galvanisés.

Mg – moment de stabilité de la fondation

M_F – moment critique à la base, F

* Le bloc de fondation est conçu pour des lampadaires de parc à H≤4m, 4m avec une charge de poteau égale ou inférieure à la charge de fondation admissible M_F ≤M_g.

Type d'ancrage

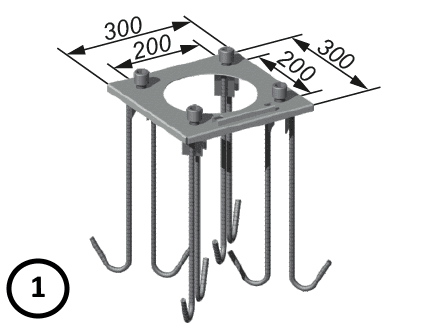

1. Type d’ancrage “Hook”

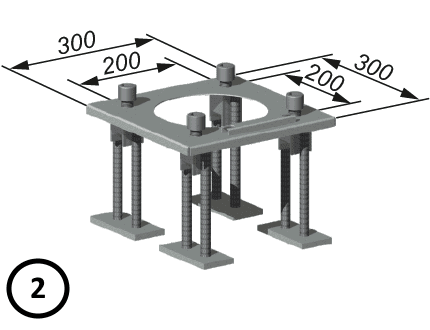

2. Type d’ancrage “Plate”

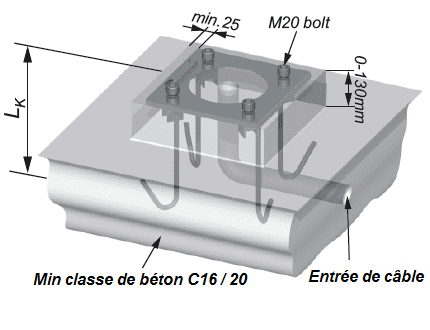

Remarque : Coulez le béton avec les boulons serrés. Une fois que le béton a initialement pris, retirez les boulons, lubrifiez les filets et replacez les boulons dans les trous.

Utilisation prévue pour F165/250, F200/450, F200/550

Les blocs de fondation sont destinés à être installés sur des mâts de lampes et d’autres structures avec un moment de retenue égal ou inférieur à M_g et plantés dans des sols du groupe II avec des paramètres d’ingénierie des sols modérés.

Concevoir:

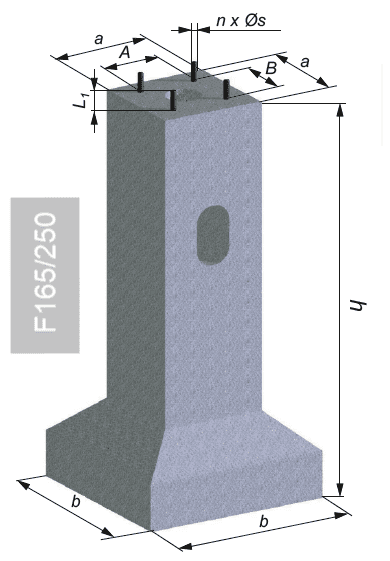

Blocs de fondation F165/250 :
Bloc de fondation r/c à base large. Le bloc de fondation comporte quatre (4) ancrages M4

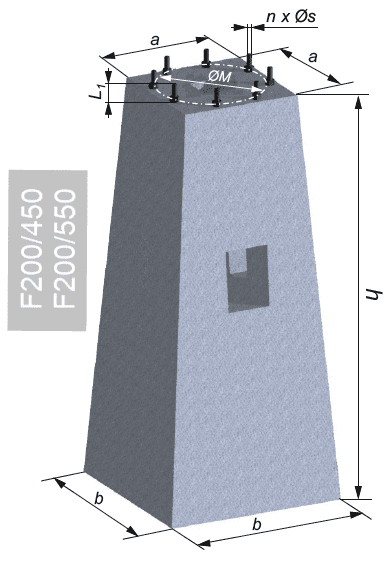

Blocs de fondation F200/450 et F200/550 :
Bloc de fondation r/c évasé jusqu’au bas. Le bloc de fondation comporte huit (8) ancrages M24.
Les blocs de fondation sont en béton armé de classe C16/20 (B20) avec des fentes d’entrée de câble correspondantes pour une taille de fil maximale de 4 x 95 mm². Pièces en acier de fondation : les ancrages, les boulons et les fixations sont protégés par un revêtement anti-corrosion.

Code produit	h	a	b	AxB/ΦM	L1	nxΦS	m	Mg
	m	m	m	mm	mm	mm	kg	kNm
F165/250	1,65	0,45	0,80	250×250	85	4xM24	1110	50
F200/450	2,0	0,60	0,90	Ø450	85	4xM24	2100	76
F200/550	2,0	0,60	0.90	Ø550	85	4xM24	2100	76

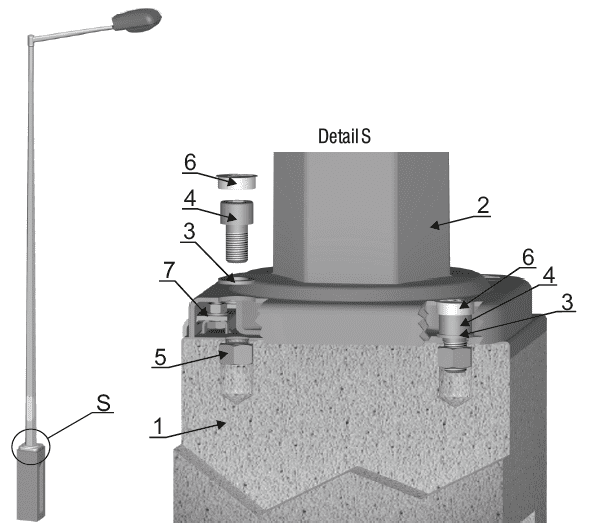

Installation de poteaux d’éclairage sur des fondations en béton à l’aide d’un système de base à charnière.

1. Bloc de fondation
2. Pôle
3. Rondelle
4. Boulon
5. Écrou, coulé dans la fondation
6. Bouchon
7. Charnière
