Pour les poteaux d’éclairage, il est primordial d’exiger un mat éclairage public de qualité. De forme cylindro-conique, ils sont d’excellents supports pour accueillir les ampoules d’éclairage. Ce mât de lampadaire de forme cylindro-conique est produit jusqu’à une hauteur de 12 mètres, et est peint sur commande dans n’importe quelle couleur.
- code produit RMV-S-60(120)C-3
- poteau d’éclairage cylindro-coniques
- mât d’éclairage sur semelle basculante
- acier galvanisé – détails ici
- il s’installe au sol par système d’ancrage à 4 tiges filetées. Cette fixation respecte les normes européennes EN40
- c’est un mât d’éclairage basculant s’il est livré avec le massif de fondation en beton armé
- hauteurs 6m – 12m
- fabriqué en UE, produit avec marquage CE
- fabriqué selon la norme EN 40
Si vous souhaitez la fiche technique du mât d’éclairage, vous pouvez télécharger le fichier au format pdf
Les détails techniques sur la fabrication du poteau d’éclairage peuvent être trouvés ici
Les surfaces extérieures et intérieures du mât d’éclairage sont protégées contre la corrosion par la galvanisation à chaud. La durabilité de la protection anti-corrosion garantit un fonctionnement sans entretien de nos mâts et mâts d’éclairage de quelques dizaines à plusieurs dizaines d’années, selon l’air ambiant (industriel, urbain, côtier ou rural). Vous trouverez des détails sur les revêtements protecteurs du poteau d’éclairage ici

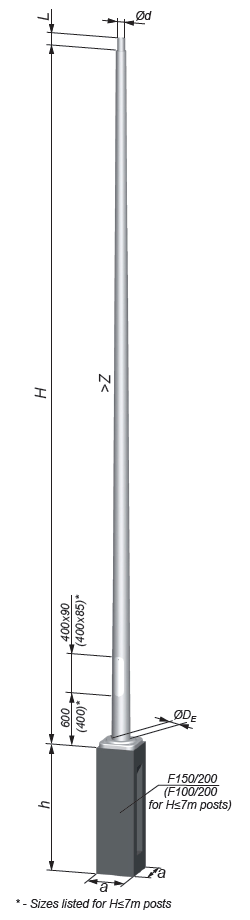

Spécifications techniques du mât d’éclairage
| Code produit | H | Φd/DE | Z | L | m | a x a x h massif de fondation en beton armé |
| m | mm | mm/m | mm | kg | m | |
| RMV-S-60C-3 | 6,0 | 48;60/136 | 12,5 | 100 | 48 | 0,3×0,3×1,0 F100/200 |
| RMV-S-70C-3 | 7,0 | 48;60/148,5 | 12,5 | 100 | 58 | 0,3×0,3×1,0 F100/200 |
| RMV-S-80C-3 | 8,0 | 48;60/161 | 12,5 | 100 | 69 | 0,3×0,3×1,5 F150/200 |
| RMV-S-90C-3 | 9,0 | 48;60/173,5 | 12,5 | 100 | 81 | 0,3×0,3×1,5 F150/200 |
| RMV-S-100C-3 | 10,0 | 48;60/186 | 12,5 | 100 | 94 | 0,3×0,3×1,5 F150/200 |
| RMV-S-110C-3 | 11,0 | 48;60/198,5 | 12,5 | 100 | 107 | 0,3×0,3×1,5 F150/200 |
| RMV-S-120C-3 | 12,0 | 48;60/210 | 12,5 | 100 | 122 | 0,3×0,3×1,5 F150/200 |

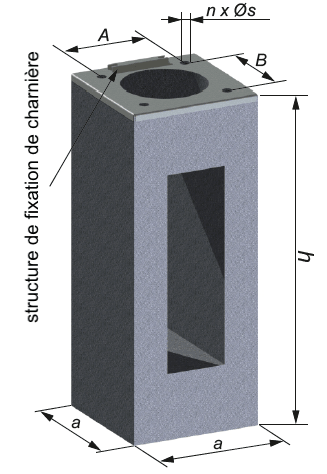

Massif de fondation en beton armé avec system basculant
Massif de fondation en beton armé surmonté d’une plaque de fixation en acier avec le système de fixation au pied du poteau et les pièces de fixation des charnières. Les blocs de fondation sans système de charnière sont disponibles sur commande personnalisée.
Les blocs de fondation sont en béton armé de classe C16 / 20 (B20) avec des fentes d’entrée de câble correspondantes pour une taille de fil maximale de 4 x 95 mm2. Pièces en acier de fondation : les ancrages, les boulons et les attaches sont galvanisés.
Tous les massifs de fondation en beton armé ont le marquage CE.
| Code produit | h | a | AxB/ΦM | L1 | nxΦS | m |
| m | m | mm | mm | mm | kg | |
| F75/200 | 0,75 | 0,3 | 200×200 | – | 4xM20 | 92 |
| F100/200 | 1,0 | 0,3 | 200×200 | – | 4xM20 | 126 |
| F150/200 | 1,5 | 0,3 | 200×200 | – | 4xM20 | 188 |
| F160 | 1,6 | 0,4 | 250×250 | 80+5 | 4xM24 | 356 |
La plaque à bride est pressée à partir d’une plaque rectangulaire qui forme un cylindre tronqué. La plaque à bride comporte des supports de charnière qui facilitent la mise en place du poteau sur sa fondation sans aucune grue. L’ensemble de fixation entre le poteau et le bloc de fondation est complètement dissimulé avec ses vis de fixation et la charnière dans la plaque emboutie.

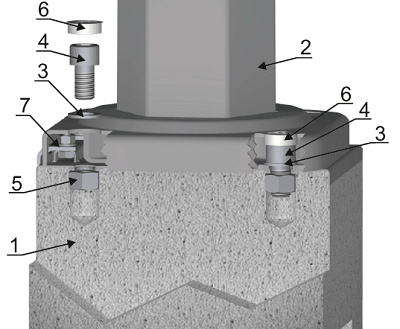

- Massif de fondation en beton armé
- Mât
- Rondelle
- Boulon
- Écrou, coulé dans la fondation
- Bouchon pour cacher le boulon
- Système basculant
Les avantages de ce système basculant et avec vis cachées
- Protection renforcée des assemblages boulonnés contre la corrosion et les dommages mécaniques.
- Ensemble charnière normalisé pour mâts d’éclairage H ≤ 12m et autres structures fixées sur les fondation en béton préfabriqué de la série F/200.
- Protection renforcée des vis de fixation contre les accès non autorisés.
- Taille de plaque de fixation et espacement des boulons de fixation normalisés pour les poteaux de parc et de rue.
- La maintenance des mâts d’éclairage peut être un fardeau économique, mais si vous choisissez des mâts articulés pouvant être facilement dressés et abaissés vous obtenez une solution très économique et d’entretien facile.
Les plaques de bride sont appliquées dans le processus de fabrication de tous les poteaux d’éclairage de parc et de rue jusqu’à 12 m de haut, ainsi que d’autres structures conçues pour être fixées sur les blocs de fondation préfabriqués de la série F/200.
Dans les images ci-dessous : vue d’un ensemble de fixation de plaque à bride et la méthode d’installation avec la charnière. Levage du poteau sur la charnière.

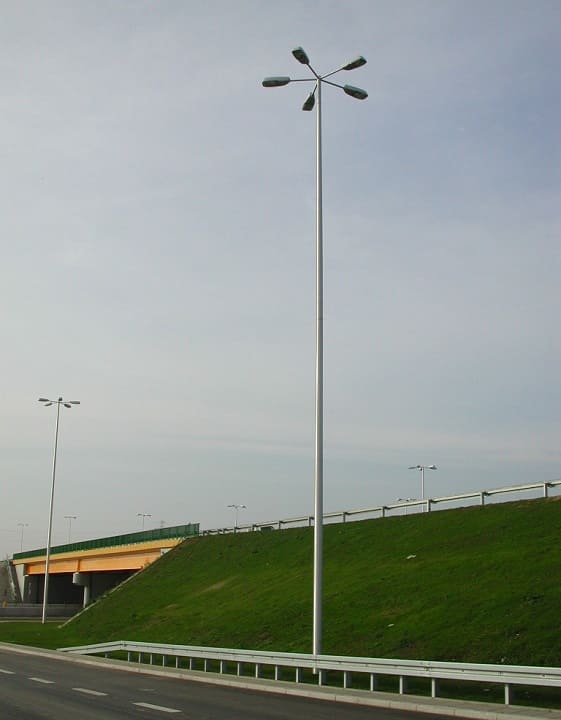

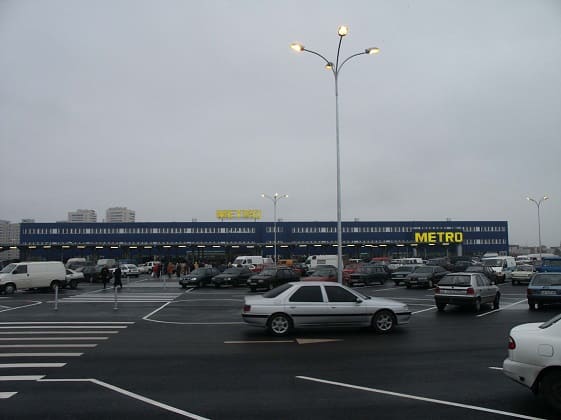

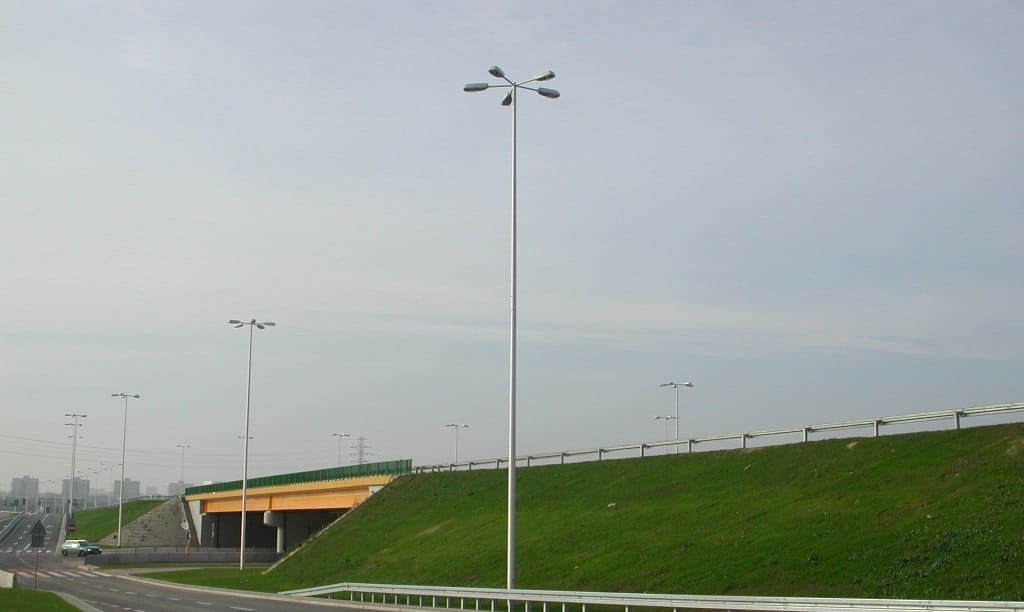

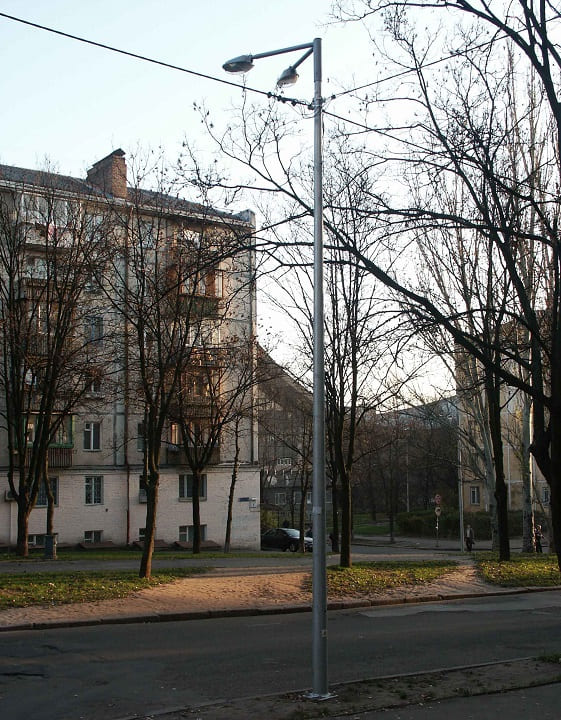

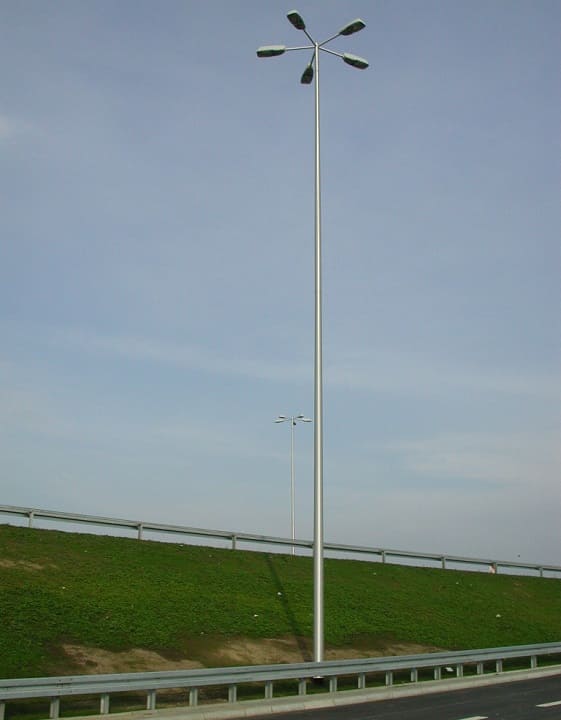

Images du produit
